近日，梅賽德斯-奔馳旗下的電機制造商YASA的首席技術官Tim Woolmer在領英(LinkedIn)上分享了稱之為“一項新的世界紀錄”的數據：YASA開發的原型機實現了同類電機有史以來最高的功率密度，重量僅為13.1kg，功率可達550kW，相當于功率密度為42kW/kg。

他進一步列舉了具體的數據：670V，850Arms，峰值功率持續5秒。13.1kg的重量數據包含了最終應用中使用的磁性和機械部件（電機外殼、轉子結構和軸），啟動溫度約為50°C。

作為對比，Woolmer發文提及，Equipmake 2023年推出的 HPM-400 電機，重量30kg，400kW功率，功率密度達13.3 kW/kg；Helix 進一步提高了標準，電機實現重量28kg，功率650kW ，功率密度達23kW/kg。

但是，梅賽德斯-奔馳和Yasa均未就該記錄發布官方聲明或外部驗證。

據悉，YASA成立于2009年，專注于緊湊型軸向磁通電機。2021 年，YASA被梅賽德斯-奔馳收購；2023 年，梅賽德斯-奔馳 Vision One-Eleven 概念車搭載 Yasa 軸向磁通電機亮相；今年 6 月，梅賽德斯-奔馳推出了 AMG GT XX 概念車，該車搭載三臺YASA軸向磁通電機，總輸出功率可達 1,000 千瓦。

目前，尚不清楚測試的電機是否與AMG GT XX概念車中使用的發動機相同。

Woolmer還強調，這款電機并非采用鈷鐵疊片或3D打印部件等特殊材料的特殊研發，而是一款可量產的電機，甚至能夠以合理的成本擴展到跑車產量（每年1萬至5萬輛），同時這也暗示著它可能會集成到即將推出的梅賽德斯AMG GT XX等車型中。

01.

YASA，技術領銜+產能破局

軸向磁通電機，并不是一項全新技術，早在200多年前關于軸向磁通電機的研究就已經開始了。1821年，英國物理學法拉第（Michael Faraday）發明了世界上第一臺盤式電機，也就是軸向磁通電機的雛形，法拉第發現變化磁場能夠在封閉電路中產生電動勢能，這就是著名的“電磁感應”現象。

軸向磁通電機 “高功率密度、高效率、緊湊結構” 的核心優勢源于其獨特的圓盤式結構和軸向磁場設計，然而受限于材料與工藝的限制，反而是徑向磁通電機（當下電動汽車廣泛使用的電機）得到了進一步的發展。

YASA突破性的創新是將軸向磁通電機分割成離散的“極片”，因此可以使用軟磁復合材料（SMC）制造電機。SMC 可以低成本壓制成各種 3D 形狀，這消除了對復雜疊片的需求，克服了軸向磁通電機的主要制造挑戰，同時還極大地簡化了繞組，并最終改變了冷卻能力。

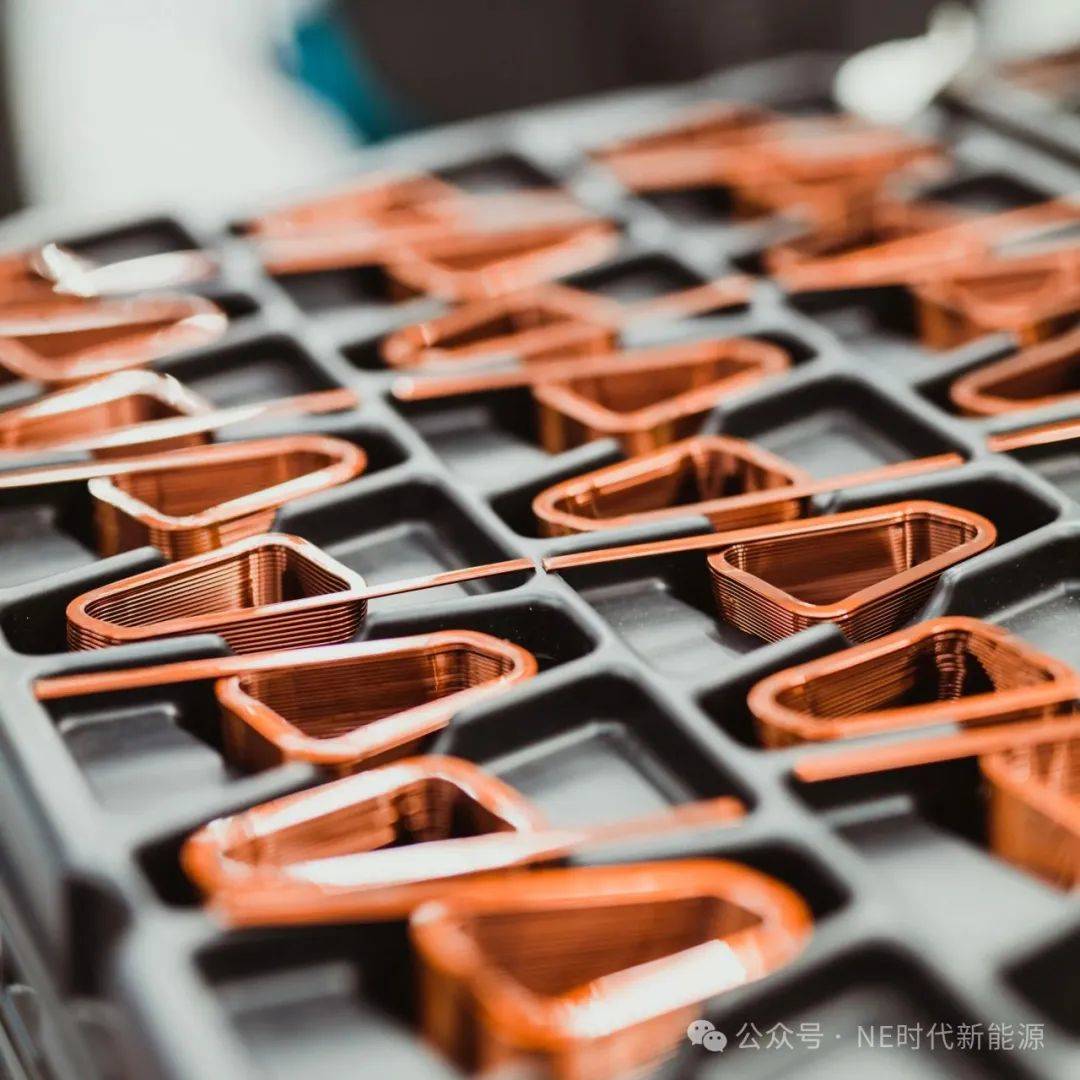

在冷卻方面，YASA采用了扁線和油冷的技術組合，環形油道由內圈和外圈兩個支路構成，一個逆時針流動，一個順時針流動。如此，每個扁線都能被冷卻油充分包裹。這種設計本質上就是固定盤上增加一系列附加結構，形成環形流向的油道。

相比普通電機的油冷，這種冷卻方式效率更高，既能冷卻繞組，又能冷卻定子齒，且每個齒和繞組都有多個面接觸冷卻液，換熱面積大。高效的油冷結構又極大地提升了扭密。

產品方面，YASA現有2款主打產品：P400R和750R。

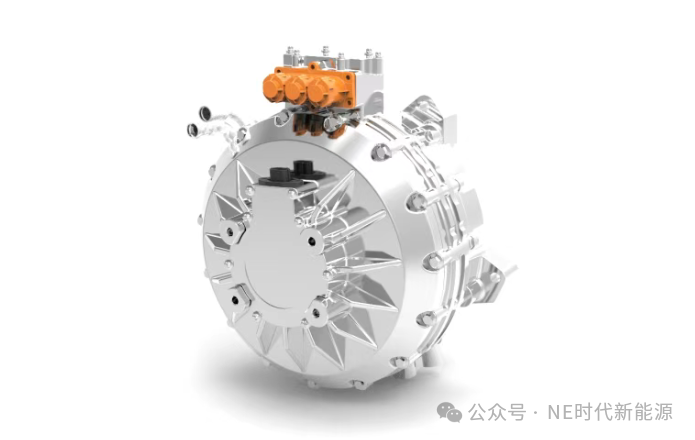

P400R 電機提供多種扭矩和功率組合，旨在簡化各種應用的集成。它擁有良好的峰值性能和輕量化封裝，提供一流的扭矩和功率密度，以及多種機械和冷卻選項。

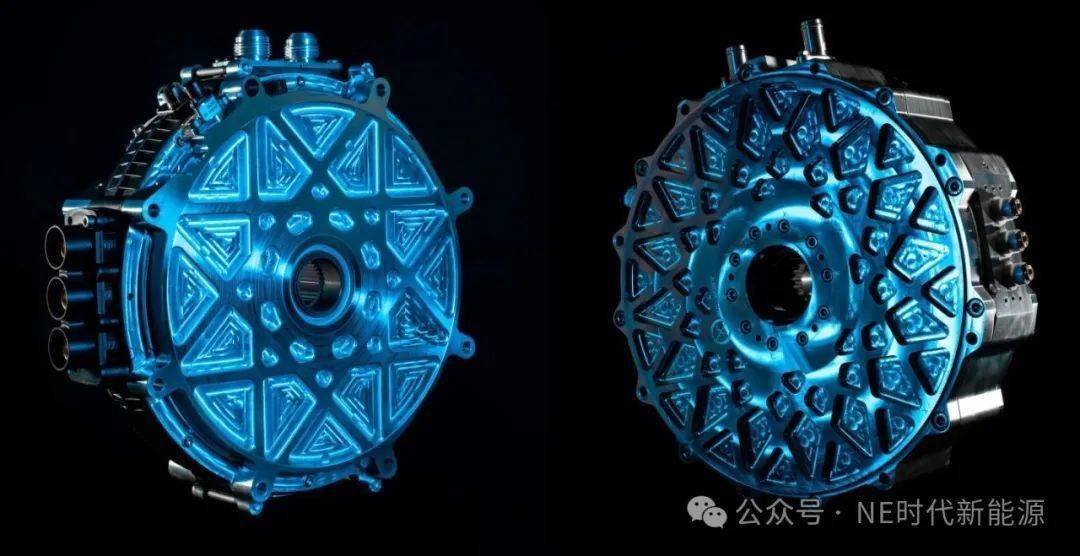

750R 是一款低速高扭矩電機，電機扭矩和功率密度遠超同級別其他電機。它可提供 700Nm 的峰值扭矩和 200kW 的峰值功率，轉速范圍為 0-3250 rpm，軸向長度僅為 98mm。

應用方面，早期捷豹 CX75 概念車配備搭載了 4 個 YASA 電機；2013 年，YASA Motors 為改裝的 Lola LeMans 原型車提供動力，該原型車創下了當時低于 1000 公斤的電動陸地速度紀錄；2015 年和 2016 年，YASA 動力賽車在著名的派克峰爬坡賽中取得了總冠軍，并首次以電動汽車跑了 9 分鐘以下，與此同時，YASA電機在科尼賽克 Regera 中首次亮相量產公路車；2018年和2021年，YASA 提供的電機在水上（2018 年）和空中（2021 年）都創下了速度紀錄。

產能和訂單方面，2018 年，YASA 在英國牛津附近的基德靈頓正式開設了第一家電機批量生產工廠，隨后在威爾士的威爾士浦成立了專業控制器開發團隊。基于此，2019 年，YASA 宣布法拉利成為其首個量產的 OEM 客戶，并為其量產了突破性的混合動力跑車 Stradale SF90；2021 年，YASA 成為梅賽德斯-奔馳的全資子公司，負責為梅賽德斯-奔馳 AMG.EA 純電動平臺開發電機。

除此之外，2024 年，YASA 與超級跑車巨頭蘭博基尼汽車公司宣布建立電動驅動合作伙伴關系，首先為 Revuelto V12 混合動力超級跑車開發優化的高性能電動推進系統。

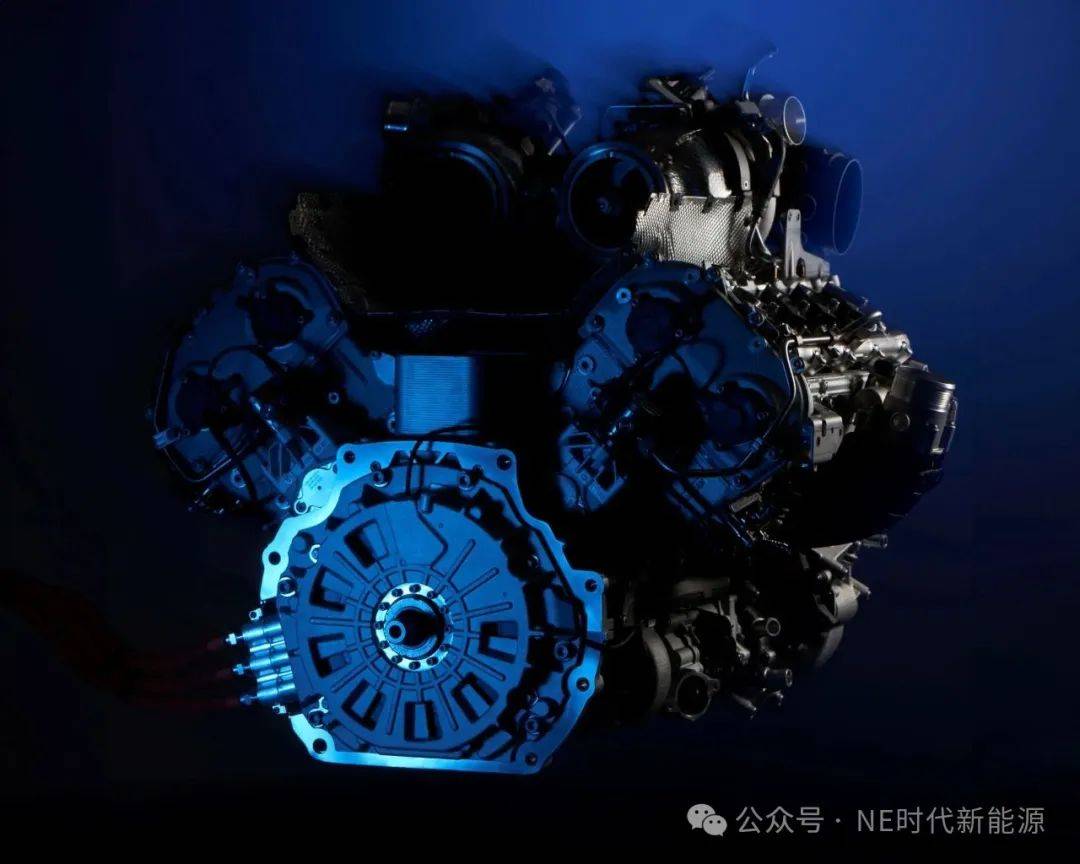

在此基礎上，今年晚些時候，這一戰略技術合作伙伴關系推出了蘭博基尼高性能電動汽車 (HPEV) 系列的第二款車型——蘭博基尼 Temerario，該車型配備雙渦輪增壓 V8 混合動力系統，配備三個 YASA 軸向磁通電機。

2025年，YASA投資1200萬英鎊，在牛津開設了英國首家軸向磁通超級工廠，占地60,000平方英尺，進一步提升YASA的制造能力，年產量突破25,000臺。

02.

軸向磁通，國內也是“高頻詞”

總的來看，軸向磁通電機是高性能、輕量化應用的理想選擇，但成本和技術成熟度限制了其普及。隨著制造技術突破（如自動化繞組、模塊化設計），未來有望在高端交通和工業領域替代傳統電機。

國內方面，也有諸多企業有技術和產品的布局。

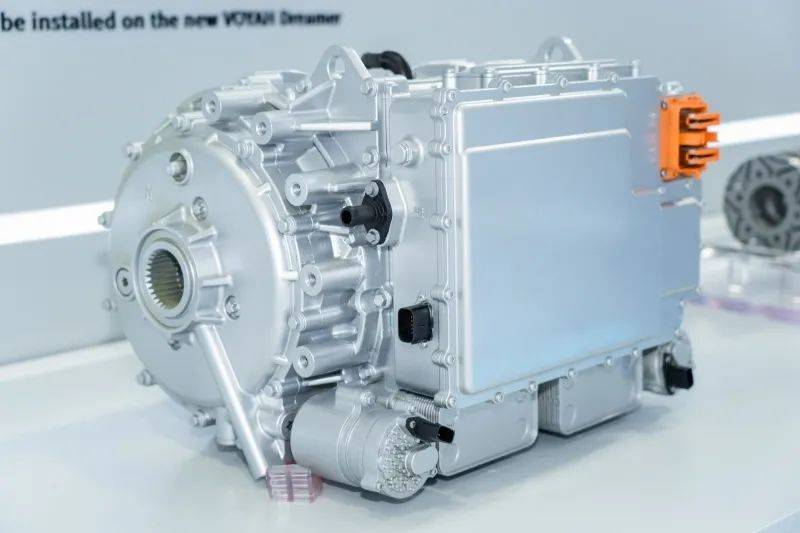

智新科技，在產品布局上推出了自主研發的軸向磁通電驅動總成。去年年底，智新科技首款軸向磁通分布式電驅樣機下線。該產品采用中央分布式架構，深度集成雙軸向磁通電機、雙行星排及雙電機控制器，單電機重量僅23kg，可輸出225kW峰值功率及670Nm扭矩，轉矩密度高達29.1Nm/kg。

此外，該產品采用定子塑封、浸沒式油冷結構，大幅提升散熱效率，改善行業軸向磁通電機溫升的難題。同時，基于800V+SiC模塊化一體板電控設計，實現各輪驅動/制動轉矩獨立可控，具備高機動性和高可靠性，更易實現車輛主動控制，支持整車實現“坦克掉頭”、“圓規掉頭”。

紅旗通過軸向磁通電機極槽配合正向設計使電機峰值轉矩提升5%以上，采用分層繞組及分塊磁鋼，極大降低電機渦流損耗，磁鋼降損達90%，繞組降損達60%，提升電機整體效率及能量密度，顯著優化產品性能。

2023年7月，紅旗首臺高轉矩密度軸向磁通輪轂電機樣機成功試制下線，該輪轂電機采用跑車級的雙轉子單定子軸向磁通電機技術方案，峰值扭矩達700Nm，相比同等條件下的徑向磁通輪轂電機體積減小50%、重量減輕50%，續航里程相比傳統集中驅動方式提高了5%-10%，達到了行業領先水平。

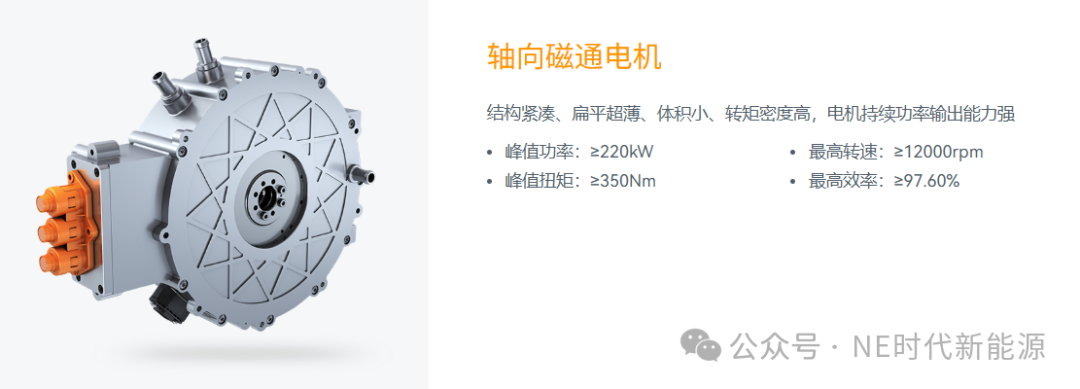

星驅科技同樣通過布局軸向磁通電機等技術方案進一步實現小型化目標。星驅科技軸向磁通電機結構緊湊、扁平超薄、體積小、轉矩密度高，電機持續功率輸出能力強。參數方面，峰值功率≥220kW，峰值扭矩≥350Nm，最高轉速≥12000rpm，最高效率≥97.60%。

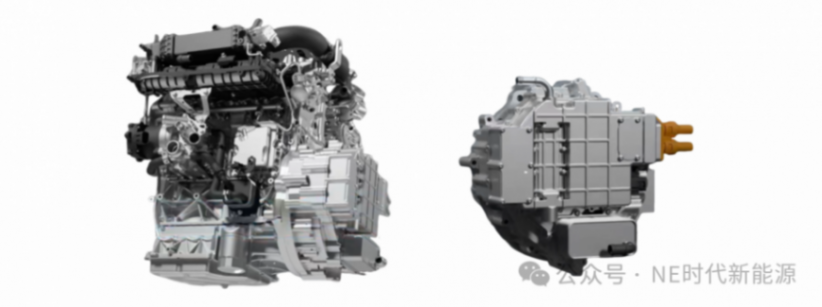

在應用場景落地方面，盤轂和奇瑞聯合開發的增程發電系統就是采用的軸向磁通電機做發電機，將發電機的轉子和曲軸進行直聯，在結構上取消了飛輪和扭轉減震器，用前后轉子替代，實現了發電機和發動機的深度集成優化。既保證運行平穩可靠的同時，還能降低增程器的質量。

通過將逆變器和發電機共用殼體的架構方式，可以將增程器整體減重達到30%以上，系統軸向尺寸縮減30%以上，最短可以做到160mm以內。

在今年的上海車展上，“軸向磁通”同樣也是一個高頻詞。

寧德時代在今年上海車展展出的分布式電驅即為軸向磁通，采用800VSiC雙電控，同軸布置，并集成TVC控制算法。參數方面，這款軸向磁通分布式電驅的峰值功率2*250kW、峰值扭矩6000~8000Nm、最高轉速18000rpm。

盤轂動力在今年上海車展展出的PDS612DM同軸方案分布式電驅就是采用兩個盤轂ICD306K軸向磁通電機，ICD306K電機峰值功率達306kW，最高轉速18000rpm，有效功率密度大于21kW/kg，有效轉矩密度32.5Nm/kg。整個總成軸向尺寸被控制在500mm以內，系統的總重被有效控制在95kg以內，峰值功率612kW，驅動總成的功率密度超過6.4kW/kg，包絡尺寸480*450*320mm。

舍弗勒展出的分布式電驅同樣也是采用的軸向磁通電機（可用徑向磁通也可軸向磁通方案），該電驅總成兼容400V/800V高壓平臺，能夠提供超過7000Nm的輪端扭矩和600kW的峰值功率。功率磚的模塊的應用可用PCB嵌入式，包絡尺寸430*500*389mm（可定制化）。

軸向磁通電機的 “高功率密度、高效率、緊湊結構” 使其在新能源汽車（驅動電機）、風電（直驅式發電機）、機器人（關節驅動）、航空航天（無人機動力）等場景中具有顯著優勢。

在基礎能效方面，軸向磁通電機和徑向磁通電機是相似的。兩者都能實現高效的能量轉換，軸向磁通電機由于其高扭矩密度和緊湊的設計，特別適合需要長時間高功率輸出的應用場景。這種特性也使得軸向磁通電機非常適合高性能車型。

但受限于 “高成本、低成熟度”，短期內難以替代徑向磁通電機在通用工業中的地位。隨著制造工藝進步和成本下降，其應用范圍有望進一步擴大。
